百級手術室（眼科專用）設計示例

2018-05-03 07:31:42   作者：admin  出處：科瓦特

1.簡介

序號

項目

內容

1

建筑地點

北京

2

建筑性質

手術樓

3

手術部規模

25間手術室

4

系統特點

新風分散處理設計方式


凈化空調系統與手術室一對一設置，空調水系統為四管制

2.技術指標

序號

項目

內容

1

室內設計

溫度相對濕度24℃，50%

2

手術室

凈面積35立方米

3

手術室

凈高3M

4

氣流流型

局部垂直單向流

5

氣流組織

頂送雙側下回＋上排

6

工作面高度

截面平均風速0.2m/s

7

手術室送風量

3780立方米/h

8

手術室冷負荷

23kw

9

手術室熱負荷

11kw

10

手術室加濕量

8kg/h

3.凈化空調系統及設備主要參數

1.送風量3780立方米/h-

2.回風量2980立方米/h-

3.新風量800立方米/h與6次/h比較取大值

4.排風量400立方米/h-

5.正壓差8~10Pa-

6.加濕量8kg/h電熱加濕器耗電量為6kw

7.冷負荷31kw含再熱負荷及機組溫升冷負荷

8.熱負荷11kw-

9.凈化空調機組風機耗電量3kw變頻控制

10.凈化空調機組機外余壓700Pa-

11.凈化進風機組機外余壓150Pa-

12.排風機組機外余壓250Pa-

13.凈化空調機組參考尺寸4000*1100*1100(h)mm落地減振安裝

14.凈化進風機組機參考尺寸630*630*1100(h)mm減振吊裝

15.排風機組機參考尺寸550*550*600(h)mm減振吊裝

注：

l.手術室冷熱負荷均包括新風負荷。

2.本表所有參數均為眼科專用I級手術室。

3.手術室正壓差為與相鄰的低級別潔凈區壓差。

4.凈化空調機組和凈化進風機組外形尺寸均參考手術室專用機組設計。

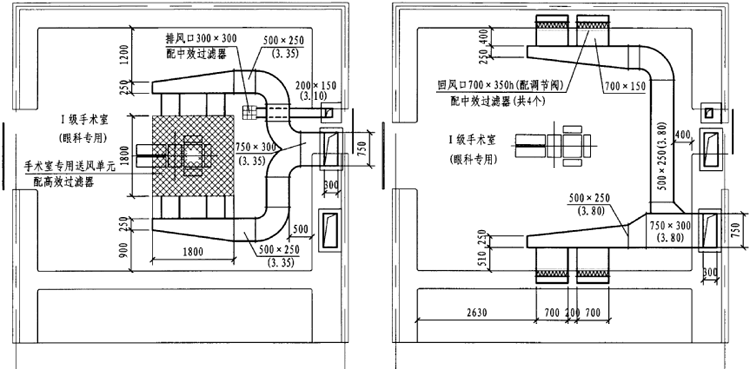

百級手術室設計圖

百級層流手術室送風排風平面圖                                              百級層流手術室回風平面圖
